Модель:
HDC40F5Наличие:
В наличии
23972666 ₽
Оплата по безналичному расчету + 7% к сумме (Без НДС 20%)
Доставка в пределах РФ - бесплатно!
Доставка в пределах РФ - бесплатно!
Длина хода. Максимальный диаметр вращения стола
650 mmДлина хода. Перемещение по координатам X
600 mm
Поделитесь в соцсетях:
Основные характеристики и особенности

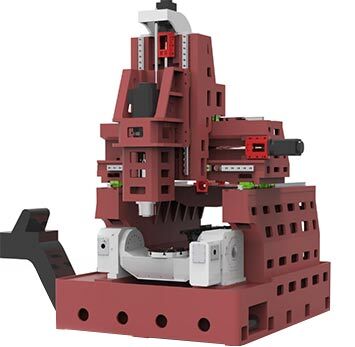

Данный станок является 5-осевым станком с ЧПУ нового поколения, разработанным нашей компанией с применением передовых международных технологий, и широко используется для обработки коробчатых, корпусных и дисковых деталей в военной, аэрокосмической, автомобильной промышленности, производстве пресс-форм, медицинского оборудования и машиностроении. Станок оснащен автоматической системой смазки, системой охлаждения и полностью закрытым вертикальным щитом.
Станок имеет мостовой тип двойного синхронного корпуса и одноприводную конструкцию двойного синхронного корпуса, состоит из цельной станины, подвижной балки, шпиндельной коробки, поворотного стола и других основных частей. Все отливки станка изготовлены по технологии высокопрочного литья в исчезающие формы, со стабильной внутренней металлургической организацией, что обеспечивает высокую стабильность базовых деталей. Структура отливки была проанализирована с помощью динамики станка и анализа методом конечных элементов, и структура соответствует передовой концепции проектирования механики материалов, что может обеспечить высокую грузоподъемность во время обработки.
Высокая жесткость, высокая точность шпинделя: используйте шпиндель с прямым подключением Taiwan Jianchun
- В шпинделе используются прецизионные подшипники, высокая скорость и высокая точность, максимальная скорость может достигать 12000 об/мин.
- В шпиндельной коробке используется азотный сбалансированный противовес, который делает противовес более надежным и стабильным. Это позволяет избежать резонанса шпинделя при работе на высокой скорости и обеспечивает наилучшую точность обработки.
1. Применяются высокоточные и высокопрочные шарико-винтовые пары класса Taiwan Luting C3. Импортные высокоточные контргайки, шарико-винтовые пары после предварительного растяжения, значительно повышают жесткость передачи и устраняют эффект тепловой деформации, возникающей во время движения, тем самым обеспечивая точность позиционирования и повторяемость точности позиционирования станка.
2. По осям X, Y, Z используется оригинальная тайваньская направляющая Shangyin для тяжелых условий работы, ширина линейной направляющей составляет 45 мм, линейная направляющая расширена и увеличена в процессе обработки, особенно удлинена направляющая оси Z. Роликовые направляющие повышенной прочности могут удовлетворить требования клиентов к высокой скорости, высокой точности, но также могут быть сильными режущими, но также увеличивают срок службы направляющих станка и другие характеристики.
3. Применяется оригинальный дисковый робот BT40-24T тайваньской компании Shengjie с задним креплением для смены инструмента (роботизированная рука), что позволяет удовлетворить требования к автоматизации и снизить частоту отказов станка.
4. Машина оснащена герметичной защитой направляющей, которая эффективно защищает направляющую и шнек и продлевает срок их службы.
5. Если станок оснащен трехмерной полной защитой, он гарантированно не будет вибрировать во время сильной резки стружки.
6. Передовая 5-осевая система ЧПУ с серводвигателем Japan Fanuc обеспечивает системе управления высокую стабильность, высокую скорость, гладкую поверхность, высокую точность и другие преимущества.
7. Автоматическая система смазки: смазка направляющих рельсов с помощью распределителя объема с впрыском масла, синхронизация, количественная подача масла, необходимого для направляющих рельсов, уменьшение отходов смазочного материала, чтобы избежать загрязнения окружающей среды.
8. Проводка в электрошкафу соответствует национальным стандартам электробезопасности, что гарантирует работу системы управления без внешних помех. Лучшая гарантия безопасности производства.
9. Станок оснащен автоматическим устройством удаления стружки, гусеничной цепной структурой в корпусе и стружкоуловителем большой вместимости.
10. Высокоточная компенсация шага, каждый приводной вал определяется высокоточным лазерным прибором и оптимизируется для компенсации, что повышает точность позиционирования каждой оси и делает ее более подходящей для обработки высокоточных деталей. Между тем, усовершенствованный анализ оптимизации шаровой опоры обеспечивает точность станка при обработке круглых и криволинейных поверхностей.
11. Благодаря использованию двухкоординатного поворотного стола Furuta AC50S, он может выполнять пятикоординатную пятизвенную и пятифасадную обработку.
Характеристики
Длина хода. Максимальный диаметр вращения стола
650 mm
Длина хода. Перемещение по координатам X
600 mm
Длина хода. Перемещение по координатам Y
650 mm
Длина хода. Перемещение по координатам Z
650 mm
Длина хода. Угол поворота A
±110°
Длина хода. Угол поворота C
360°
Инструментальный магазин . Емкость магазина для инструментов
24 ручки
Инструментальный магазин . Технические характеристики
Дисковый манипулятор типа ВТ40
Корпус. Материал корпуса
Вторично закаленный легированный чугун
Корпус. Строение корпуса
Двухсинхронный корпус мостового типа.
Двухсинхронный корпус с одним приводом.
Подача. Y1 осевой ролик сверхмощной линейной направляющей
2*45mm
Подача. Z скорость подачи
30m/min
Подача. Осевой ролик Y2 сверхмощный линейный рельс
2*45mm
Подача. Резания по осям X,Y,Z
1-6000 mm/min
Подача. Ролик оси X для сверхпрочных линейных рельсов
2*55mm
Подача. Ролик оси Z сверхпрочная линейная рейка
2*45mm
Подача. Серводвигатель X,Y
Bis22/3000
Подача. Серводвигатель Z
Bis22/3000 Включая удерживающий тормоз
Подача. Скорость подачи по осям X,Y
24m/min
Подача. Шариковые винты оси X
4012C3
Подача. Шариковые винты оси Y1
4012C3
Подача. Шариковые винты оси Y2
4012C3
Подача. Шариковые винты оси Z
4012C3
Прочее. Вес машины (приблизительно)
11600кг
Прочее. Размеры профиля станка (LxWxH)
4100*2400*2450 мм (прибл.)
Система числового программирования. Япония Fanuc Oi-MF plus
- Операционная система абсолютного значения
- ВЫсокоскоростная и высокоточная функция
- Поддержка пяти осей с четырьмя связями
Точность. Точность повторного позиционирования
±0,005 mm
Точность. Точность положения
±0,0075 mm
Шпиндель. Двигатель шпинделя
11/15kw
Шпиндель. Диапазон скорости вращения шпинделя
60-12000 r/min
Шпиндель. Коническое отверстие шпинделя
ВТ40-150 mm
Шпиндель. Метод охлаждения заготовки и шпинделя
Кольцевой спрей для шпинделя
Шпиндель. Метод охлаждения шпинделя
Масляный радиатор с кондиционером
Шпиндель. Расстояние от шпинделя до центра стола
50-700mm
Шпиндель. Способ подключения шпинделя
Муфты с прямым соединением
